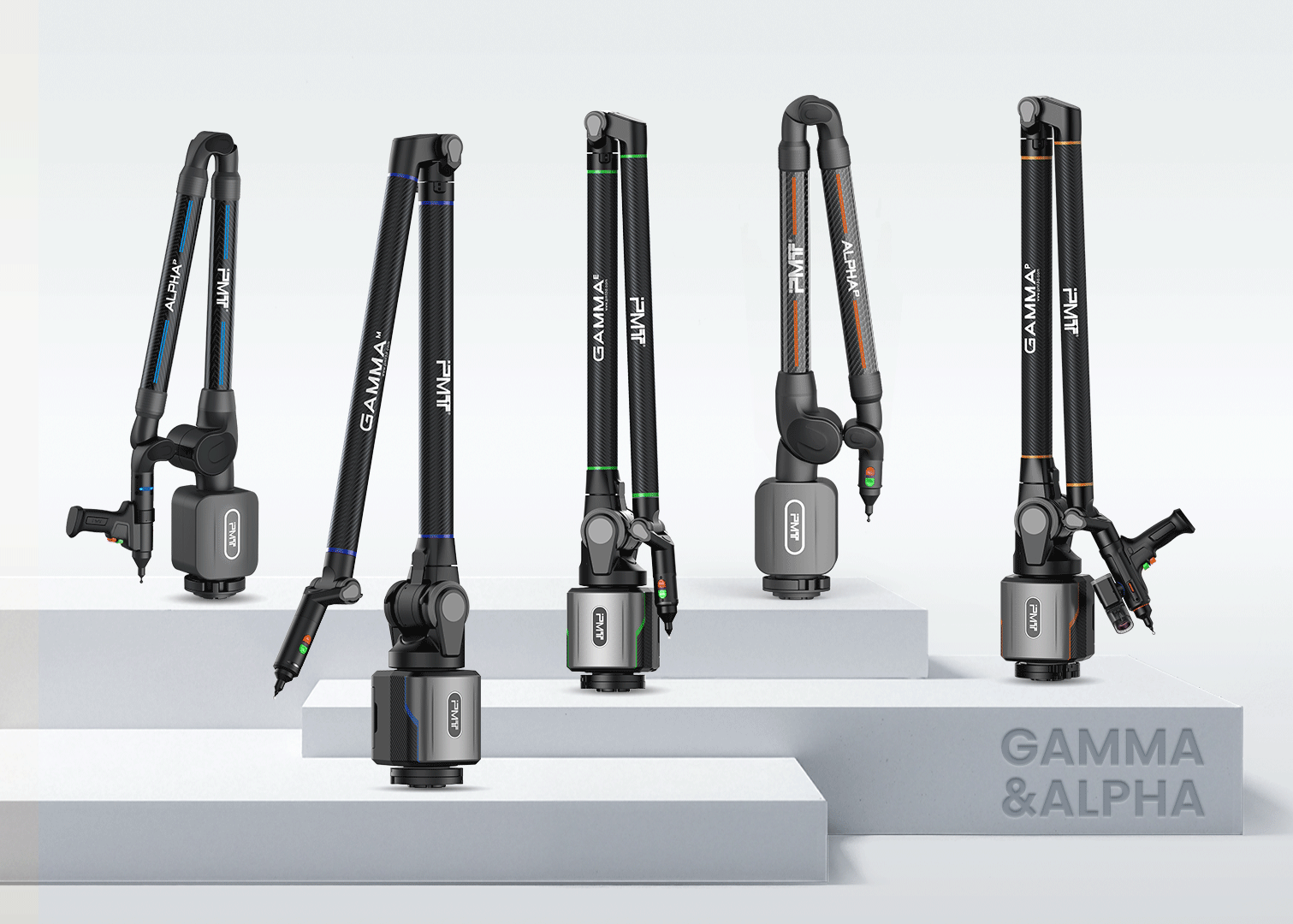

Un bras de mesure, également appelé machine à mesurer tridimensionnelle portable (MMT), est un appareil de mesure 3D de haute précision ressemblant à un robot industriel multiaxes. Chaque articulation du bras de mesure est équipée d'encodeurs haute précision pour capturer les variations d'angle en temps réel. Grace aux longueurs de bras et aux réglages d'angle en temps réel, la MMT portable peut déterminer les valeurs des coordonnées du palpeur. Les ingénieurs peuvent obtenir manuellement des points de mesure à l'aide du palpeur de contact ou d'un scanner laser pour capturer les données de surface, permettant ainsi une acquisition précise des paramètres GD&T et des nuages ??de points haute densité. Le bras de mesure est largement utilisé dans les applications sur site telles que le contr?le qualité, le contr?le dimensionnel des moules, la modélisation numérique et le prototypage rapide.

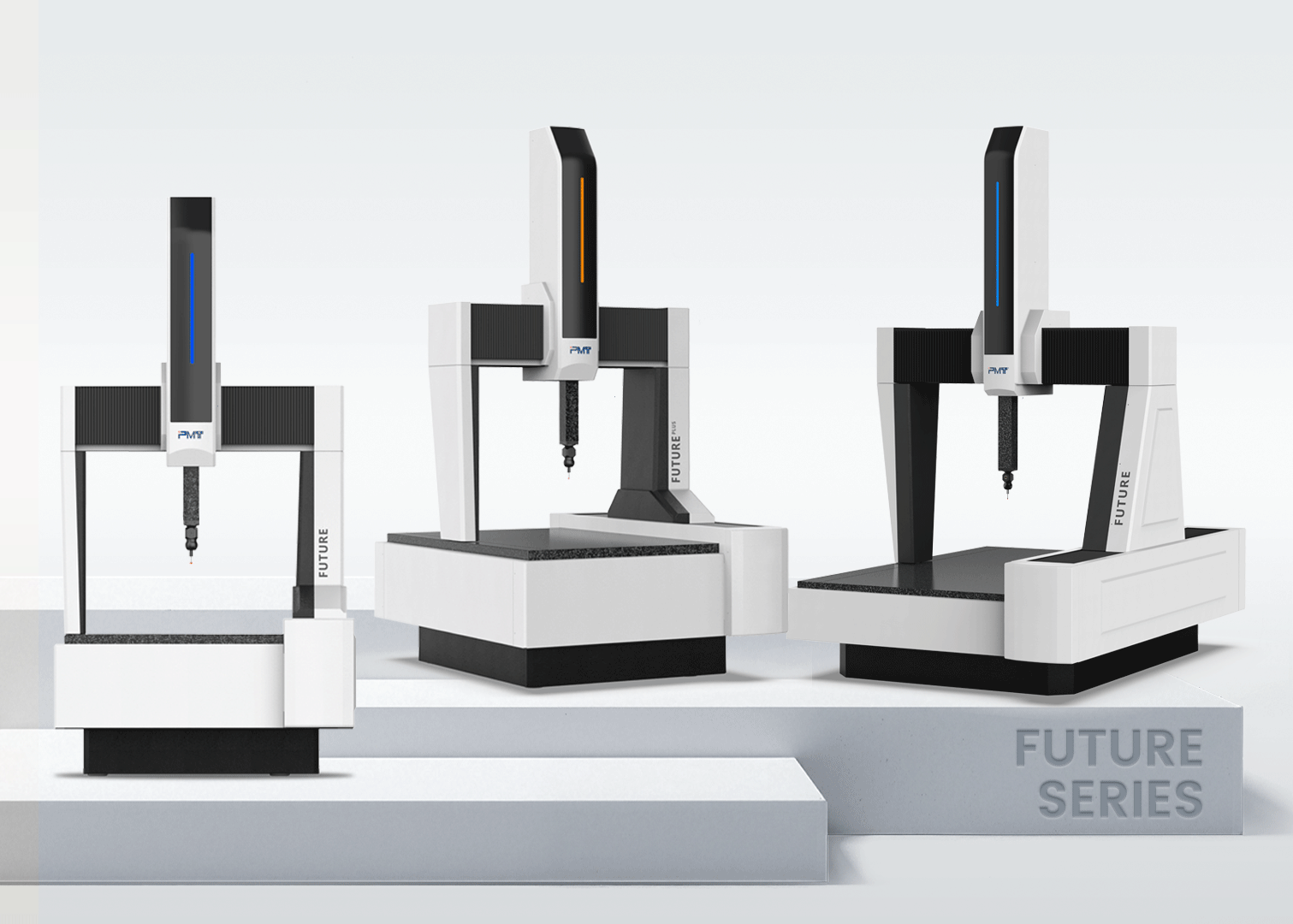

Une machine à mesurer tridimensionnelle (MMT) est un appareil de mesure de haute précision doté d'un système de guidage composé de trois axes perpendiculaires (X, Y et Z). Une sonde se déplace avec précision le long de ces axes pour localiser le point mesuré dans un système de coordonnées 3D en mesurant son déplacement dans chaque direction. Des capteurs de haute précision, tels que des échelles à réseau, sont montés sur les rails de guidage pour suivre le mouvement de la sonde en temps réel et transmettre les données à l'ordinateur. à partir de ces données et de la géométrie des rails de guidage, l'ordinateur calcule ensuite les coordonnées précises de la sonde en trois dimensions.
Il n'existe pas de solution universelle pour les applications terrain. Le choix entre un bras de mesure et une MMT dépend de plusieurs facteurs clés :
La précision du bras de mesure PMT peut atteindre 0.012 mm. Sa conception légère permet une portabilité et une flexibilité optimales dans des environnements industriels poussiéreux et à températures variables, ce qui le rend idéal pour les inspections sur site. En revanche, une MMT nécessite des conditions extrêmement stables, avec une température et une humidité constantes, pour fonctionner efficacement. Malgré ses exigences d'utilisation contr?lée, la MMT peut offrir une précision extrêmement élevée, allant jusqu'à 1.2 μm.
Le bras de mesure portable est hautement adaptable à l'inspection de pièces de grandes dimensions ou de formes complexes grace à sa flexibilité multi-axes et à sa facilité de mouvement, ce qui le rend particulièrement indispensable pour l'inspection d'outillage. La MMT, quant à elle, est difficile à déplacer et offre une précision ultra-élevée, ce qui la rend plus adaptée à l'inspection de pièces de micro-précision et de lots.
Si l'objectif principal d'une entreprise est la mesure rapide sur site, l'assemblage et le réglage en temps réel, ainsi que l'inspection de lots de petite et moyenne taille, les MMT portables offrent généralement un meilleur retour sur investissement sur l'ensemble du cycle de vie du produit, grace à leur flexibilité, leur mobilité et leur simplicité d'utilisation. à l'inverse, lorsque l'accent est mis sur la métrologie de précision et les inspections certifiées de qualité laboratoire, la valeur à long terme des MMT devient plus évidente, notamment lorsque le volume et la complexité des inspections augmentent.
Sur la base de ce qui précède, ni le bras de mesure ni la MMT ne sont absolument supérieurs ; chacun joue un r?le essentiel et souvent complémentaire selon les scénarios d'application spécifiques. Les sections suivantes offrent des conseils plus détaillés pour la prise de décision.
| Catégories | Bras de mesure portable | CMM |
| Opération | Manuel | Cha?nes de vente |
| Flexibilité | Multi-degrés de liberté, mesure sans zone morte | Utilisation modérée et stationnaire |
| Précision | Jusqu'à 0.012mm | Jusqu'à 1.2 μm |
| Exigence environnementale | Adaptable aux conditions du site, résistant à la poussière et à la température | Conditions de laboratoire |
| Co?t de maintenance | Faible | élevé, les rails de guidage et les capteurs doivent être calibrés régulièrement |
| Besoins en personnel | Formation simple, rapide et facile | élevé, nécessite une formation et une programmation spécialisées |
| Inspection des lots | Bon | Excellent |
| Cycle de maintenance | Tous les 12 mois | Tous les 12 mois |
La MMT portable de PMT Technologies est conforme aux normes ISO 10360, CE et RoHS. Elle a également passé les tests d'étanchéité à la poussière IP5X et IPX4. Le bras PMT prend en charge les modes de mesure par contact et de balayage laser, et peut être intégré à une sonde i-fork et à une table de travail rotative 8 axes pour des mesures extrêmement précises et flexibles. De plus, un réseau de service mondial est actuellement en place pour fournir une assistance technique fiable aux clients du monde entier.
Les profilés en alliage d'aluminium jouent un r?le essentiel dans les bo?tiers de batterie des véhicules à énergies nouvelles et sont également largement utilisés dans les structures de carrosserie, les systèmes de transmission et les infrastructures de recharge. Avec l'expansion rapide et continue du marché des véhicules à énergies nouvelles, la demande de précision et de fiabilité accrues dans la fabrication des profilés augmente.
Pour des caractéristiques telles que la position des trous et les tolérances GD&T, une MMT portable peut rapidement établir des systèmes de coordonnées à l'aide de plans, d'axes et de points centraux. Grace à sa large plage de mesure et à sa grande flexibilité, le bras de mesure PMT permet une acquisition de données complète sur toute la plage. Il permet des mesures précises des diamètres internes et externes, des diamètres sphériques, des angles de c?ne, de la planéité et de la cylindricité, ce qui le rend idéal pour les inspections multi-scénarios de pièces de grandes dimensions.
Une fois les mesures terminées, les données en temps réel sont comparées au modèle CAO afin de déterminer si la tolérance est conforme aux normes requises. Les résultats peuvent être exportés au format STEP ou IGS pour être intégrés aux systèmes de gestion de la qualité de l'entreprise, permettant ainsi une tra?abilité complète des données mesurées tout au long de leur cycle de vie.
Il convient également de noter qu'un constructeur automobile italien a réduit de moitié le cycle de production avec le bras de mesure PMT Alpha.
PMT propose une gamme complète de MMT pour répondre à divers besoins d'inspection, des mesures de laboratoire de métrologie de haute précision aux mesures rapides en atelier.
Idéal pour les laboratoires de métrologie et l'inspection de pièces complexes, offrant des performances exceptionnelles.
Une solution qui atteint un équilibre idéal entre haute précision et faible co?t.
Brisant les limites de l'environnement sans avoir besoin d'une source d'air, il est idéal pour les inspections d'usinage rapides sur site.
Faciliter l'inspection précise des pièces surdimensionnées et complexes.
équipements automobiles:Pour les montages de tableau de bord automobile nécessitant des dimensions critiques et un GD&T de ± 0.01 mm, ainsi que des vérifications de lots obligatoires périodiques, la série PMT FUTURE Bridge CMM peut réaliser des inspections automatiques grace à la programmation, améliorant l'efficacité de 70 % par rapport aux opérations manuelles tout en éliminant les erreurs humaines.
Moules automobiles:Lors de la vérification de la cohérence dimensionnelle et de la tolérance de ± 0.03 mm entre le moule et le modèle CAO, la MMT PMT PRIME Bridge peut mieux analyser l'ajustement de la surface, les écarts de position des trous de positionnement et identifier les zones de déformation potentielles telles qu'un congé excessif ou une nervure de renforcement qui peuvent affecter la stabilité du produit.
Configuration recommandée :
| Plage de mesure | 800 * 1000 * 600mm |
| Tête de sonde | APH10T, motorisé |
| Style | D4*L20+Rallonge L20 |
| Angle | A0B0 |
Alors que le secteur mondial des nouvelles énergies conna?t une transformation rapide, la Chine a bati un écosystème robuste et intégré dans ce domaine. Dans le domaine des inspections de fabrication automobile, les bras de mesure portables et les MMT PMT ont apporté une valeur ajoutée ? 1+1>2 ? à tous les secteurs, grace à leurs atouts complémentaires et à leurs flux de données intégrés. L'efficacité globale a augmenté de plus de 75 %.
Les MMT portables offrent une grande portabilité pour la mesure sur site de grandes pièces. Elles garantissent une précision extrême en laboratoire pour les composants critiques des moteurs et de la carrosserie. Leur intégration couvre un large éventail de scénarios de mesure industrielle.
Basé sur le logiciel de mesure CAM3 développé par PMT, l'inspection des bras de mesure et des MMT peut former un système de données intégré, créant un processus d'inspection de qualité complet, plus efficace et plus pratique.
 |
 |
En résumé, le bras de mesure et la MMT de PMT, associés au logiciel CAM3, offrent une solution de mesure polyvalente adaptée au contr?le qualité sur site et en laboratoire.
Envie d'en savoir plus ? Contactez-nous dès aujourd'hui ! PMT sera votre partenaire de confiance.
